Аппаратное обеспечение анализатора "ГРАН"

Общие сведения об оборудовании

Анализатор зернопродуктов "ГРАН" - это программно-аппаратный комплекс, предназначенный для исследования качественных характеристик зернопродуктов с помощью цифрового анализа их изображений.

Анализатор имеет модульное строение и состоит из:

системы ввода изображений (это может быть сканер, цифровая камера, плата видеозахвата и т.п.)
компьютера (настольный ПК, КПК или ноутбук)
программного обеспечения

В качестве основного устройства ввода изображений используется планшетный сканер. Подробнее об устройстве (185Кб)

Устройство ввода изображений

Корпус сканера и защитная крышка образуют камеру, внутри которой на предметном стекле сканера размещается образец.

На подвижном сканирующем элементе расположен источник света и приёмник. Направленный световой поток, проходя сквозь предметное стекло, падает на поверхность образца, частично отражается и попадает на приёмник. Изменение яркости и спектрального состава отражённого света несет информацию о той области поверхности образца, от которой произошло отражение.

Для образцов зернопродуктов, изображения которых получены с помощью планшетного сканера, положение объектов относительно источника и приёмника света во время измерений не изменяется. Освещённость поверхности образца зависит от характеристик источника света и окружающей среды. Характеристики источника света (лампы сканера) во время измерений не изменяются. Воздействие окружающей среды нейтрализуются с помощью защитной крышки.

Подробнее об устройстве ввода изображений на базе планшетного сканера (90Кб)

Вибропитатель

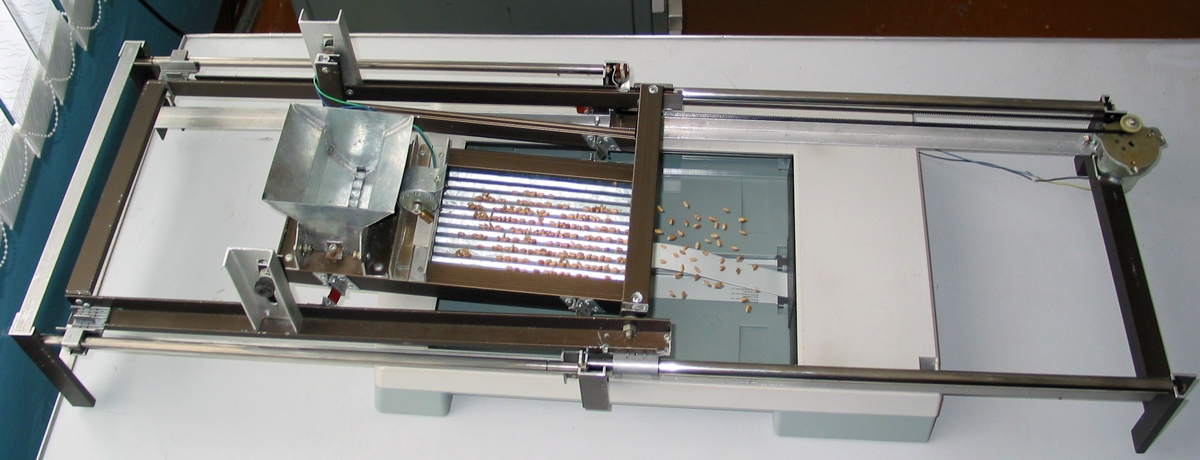

Разработано устройство подачи и удаления продуктов из зоны сканирования - питатель вибрационный (дозатор) предназначен для равномерной подачи сыпучего, дисперсного материала в зону сканирования. Фото дозатора (400Кб)

Частицы материала попадают в область исследования с гарантированными расстоянием друг от друга (не соприкасаясь) Подробнее об устройстве вибропитателя (75Кб)

основная функция - равномерная подача зернового материала на поверхность сканера
кинематические и геометрические параметры обеспечивают необходимый диапазон скоростей движения частиц, производительности, качества укладки материала
энергетические характеристики удовлетворяют нормальной работе всех элементов
прочностные параметры проверены экспериментально
частоты колебаний вибростола обеспечивают распределение частиц практически без касаний друг с другом (напрмер, 1700-2000 об/мин – для пшеницы)
экономическая эффективность

Техническая документация (120Кб)

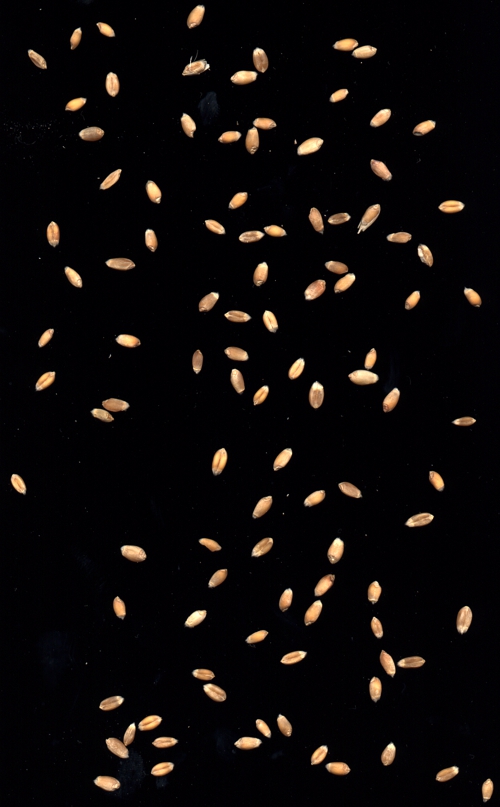

Пример образца, полученного на дозаторе (230Кб)

Метрология

Для метрологического обеспечения анализатора "ГРАН" решены следующие задачи:

определены и формализованы принципы измерений
разработаны методы и средства оценки точности измерительных операций
проведены экспериментальные исследования разработанных теоретических подходов, методов и средств
проанализированы точность, сходимость и воспроизводимость измерений

Увеличение оптического разрешения сканера приводит к повышению точности оценки размеров объектов. Так разрешение 1200 dpi позволяет добиться максимальной допустимой погрешности 1% при измерении объектов размером более 4 мм.

Проведённые исследования базируются на следующих теоретических материалах:
